Звуковий модуль мікрофона KY-037 для Ардуїно

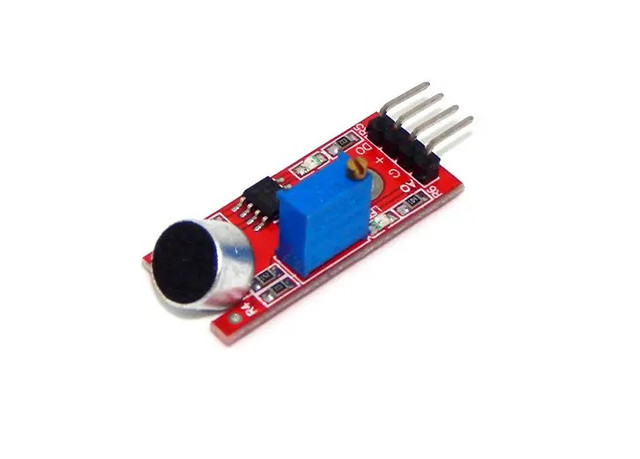

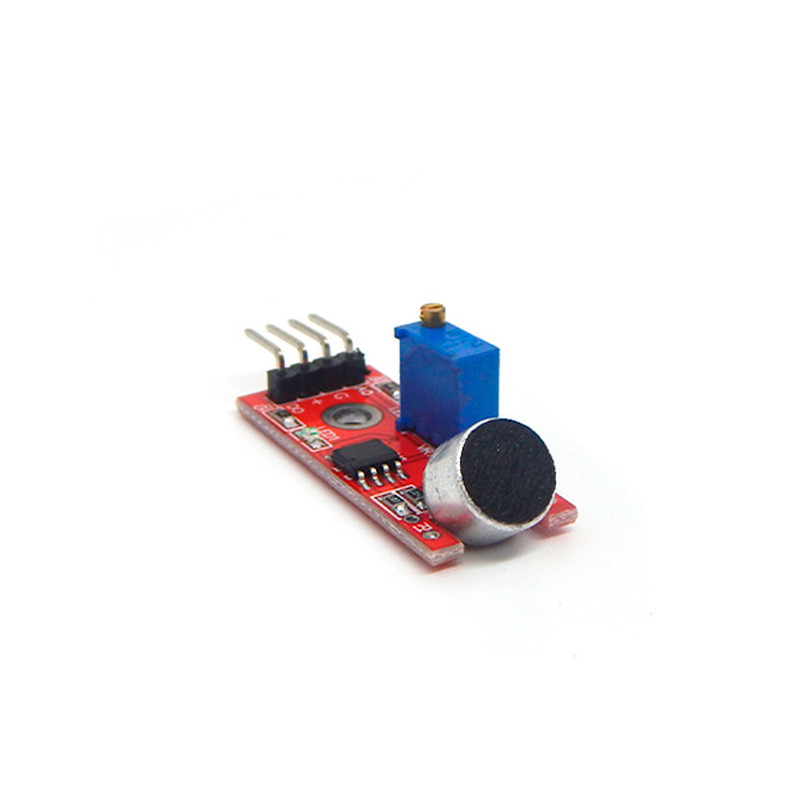

Модуль датчика звуку та шуму на мікрофоні KY-037 (4-піновий, AO/DO)

Модуль мікрофона KY-037 - це пристрій, який можна використовувати з платформою Arduino для обробки звукових сигналів. Датчик звуку, який реагує на звуки, що перевищують заданий

поріг гучності.  Модуль мікрофона KY-037 може використовуватися для різних застосунків, таких як, виявлення звукових сигналів, керування освітленням і в охоронних системах.

Модуль складається з чутливого датчика звуку, коли мембрана датчика коливається від звукової хвилі, змінюється його ємність, що призводить до зміни напруги на виході датчика звуку. Мікросхема компаратора використовується для визначення моменту перевищення порога гучності звуку.

Модуль має два виведення: аналоговий (A0) і цифровий (D0). У разі перевищення порогового значення на виводі D0 з'являється сигнал високого рівня, що вказує на наявність звуку вище за заданий поріг. Настроювання порога спрацьовування датчика здійснюється за допомогою підстроювального резистора, який встановлений поруч із компаратором. Під час настроювання порога треба звернути увагу на стан світлодіода L2, який загоряється, в разі перевищення встановленого порогового значення звуку. Світлодіод L1 сигналізує про наявність живлення та підключений до шин живлення.

   Характеристики датчика звуку KY-037:

• Тип датчика: Чутливий електретний мікрофон
• Виходи: Аналоговий (AO / A0) та Цифровий (DO / D0)
• Мікросхема компаратора: LM393
• Регулювання чутливості: Точний багатооборотний потенціометр
• Індикація: Світлодіод живлення (L1) та світлодіод спрацьовування цифрового виходу (L2)
• Робоча напруга: 3.3 В - 5 В
• Інтерфейс підключення: 4-контактний (AO, GND, VCC, DO)
• Сумісність: Arduino, ESP8266, ESP32, STM32, Raspberry Pi

Модуль детектора звуку та шуму на мікрофоні (3-піновий, DO)

   Модуль детектора звуку та шуму - це компактний пристрій для мікроконтролерних платформ (Arduino, ESP32, STM32 та ін.), призначений для виявлення звукових сигналів та шуму, що перевищують заданий поріг гучності.

   Модуль чудово підходить для різноманітних DIY-проєктів: систем автоматичного керування освітленням («акустичний вимикач» або включення за хлопком), охоронних сигналізацій, робототехніки та систем виявлення шуму.

   Принцип роботи: модуль оснащений чутливим електретним мікрофоном. При попаданні звукової хвилі на мембрану мікрофона змінюється її ємність, що створює електричний сигнал. Вбудована мікросхема компаратора порівнює цей сигнал із пороговим значенням, встановленим за допомогою підстроювального потенціометра.

   Особливості підключення: модуль має 3-контактний інтерфейс із цифровим виходом (OUT/DO). Коли рівень звуку перевищує заданий поріг, на виході з'являється логічний сигнал (HIGH/LOW), який легко зчитується будь-яким цифровим піном мікроконтролера.

   На платі розташовані два світлодіоди: індикатор живлення (сигналізує про подачу напруги) та індикатор спрацьовування, який загоряється в момент фіксації звуку вище встановленого порогу, що значно спрощує налаштування чутливості.

   Характеристики детектора звуку та шуму:

• Тип датчика: Електретний мікрофон (детектор шуму)
• Виходи: Цифровий (OUT / DO)
• Компаратор: LM393
• Регулювання чутливості: Підстроювальний потенціометр
• Індикація: Світлодіод живлення та світлодіод спрацьовування виходу
• Робоча напруга: 3.3 В - 5 В
• Інтерфейс: 3-контактний (VCC, GND, OUT)
• Сумісність: Arduino, ESP8266, ESP32, STM32, Raspberry Pi
